HMC6505A 是一款采用兼容 RoHS 的封裝的緊湊型砷化鎵 (GaAs)、贗晶高電子遷移率晶體管 (pHEMT)、微波單片集成電路 (MMIC) 升頻器(qi)(qi)，工作(zuo)頻率(lv)范圍為(wei) 5.5 GHz 至 8.6 GHz。此器(qi)(qi)件提(ti)供 15 dB 的(de)(de)小信號轉換(huan)增益(yi)，以(yi)(yi)及 22 dBc 的(de)(de)邊(bian)帶(dai)抑制。HMC6505A 在可變(bian)增益(yi)放大(da)器(qi)(qi) (VGA) 之前使用同相和正交(jiao) (I/Q) 混(hun)頻器(qi)(qi)，該混(hun)頻器(qi)(qi)由主動本地(di)振(zhen)蕩器(qi)(qi) (LO) 驅動。提(ti)供 IF1 和 IF2 混(hun)頻器(qi)(qi)輸入，并需(xu)要采用外部(bu) 90° 混(hun)合模式(shi)選擇所需(xu)的(de)(de)邊(bian)帶(dai)。I/Q 混(hun)頻器(qi)(qi)拓撲結(jie)構減少了對不必要的(de)(de)邊(bian)帶(dai)進行過濾的(de)(de)需(xu)要。HMC6505A 是混(hun)合式(shi)單邊(bian)帶(dai) (SSB) 升頻器(qi)(qi)組件的(de)(de)小型替(ti)代(dai)方案，它可以(yi)(yi)使用表面安裝(zhuang)制造技術，這消除了對引線鍵合的(de)(de)需(xu)要。

HMC6505A應用(yong)

• 點到點和單點對多點無線電
• 軍用雷達、電子戰 (EW) 和電子智能 (ELINT)
• 衛星通信

• 傳感器

HMC6505A優勢和特點

• 轉換增益：15 dB（典型值）
• 邊帶抑制：22 dBc（典型值）
• 增益最大時的輸出 P1dB 壓縮：22 dBm（典型值）
• 增益最大時的輸出 IP3：35 dBm（典型值）
• LO 到 RF 隔離：4 dB（典型值）
• LO 到 IF 隔離：9 dB（典型值）
• RF 回波損耗：20 dB（典型值）
• LO 回波損耗：10 dB（典型值）
• IF 回波損耗：20 dB（典型值）
• 裸焊盤，5 mm × 5 mm，32 端子，無引線芯片載體封裝

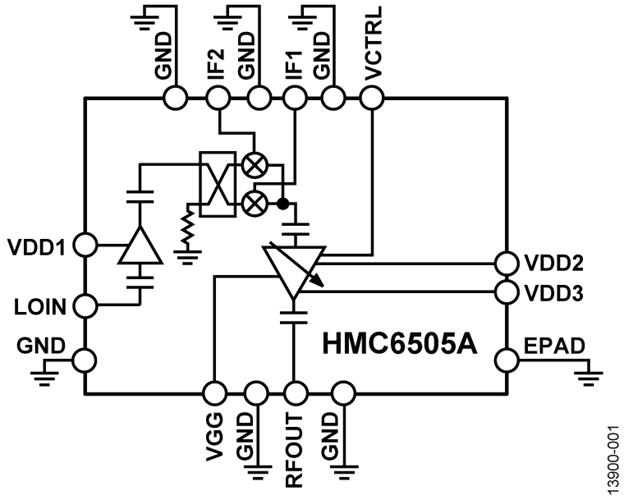

HMC6505A結構圖
