HMC7543都是款整合型式E頻譜的砷化鎵(GaAs)、假晶(pHEMT)、單存儲存儲芯片徽波整合型電路原理(MMIC)中低檔電機運轉工作借助率縮放器，整合型熱度拆遷補償型片上電機運轉工作借助率檢波器，運轉頻點范圍圖為71 GHz至76 GHz。 HMC7543保證21.5 dB收獲、25 dBm打印所在電機運轉工作借助率（1 dB解壓縮）和26.5 dBm供大于求打印所在電機運轉工作借助率（20%電機運轉工作借助率扣除借助率(PAE)），主要采用4 V電源開關供電局。 HMC7543保證非常出色的線型度并對於E頻段有線通信和高儲電量有線回城有線電體系做好SEO。 縮放器運行環境和高收獲使其為定向天線之后后來一級手機信號縮放的的好選用。 幾乎所有動態數據均借助50 Ω軟件測試夾具設計中的存儲存儲芯片查看，確認各串口上總長為3 mil、料厚為0.5 mil、總長為7 mil的焊線聯接。

品牌	型號	描述	貨期	庫存
ADI	HMC7543	集成功率檢波器的71 GHz至76 GHz E波段功率放大器	現貨	56

HMC7543運用

• E頻段通信系統
• 高容量無線回程無線電系統
• 測試與測量

HMC7543優勢和特點

• 增益： 21.5 dB（典型值）
• 針對1 dB壓縮(P1dB)的輸出功率： 25 dBm（典型值）
• 飽和輸出功率(PSAT)： 26.5 dBm（典型值）
• 輸出三階交調截點(OIP3)： 30 dBm（典型值）
• 輸入回波損耗： 12 dB（典型值）
• 輸出回波損耗： 12 dB（典型值）
• 直流電源： 4 V (450 mA)
• 無需外部匹配
• 裸片尺寸： 3.599 mm × 1.999 mm × 0.05 mm

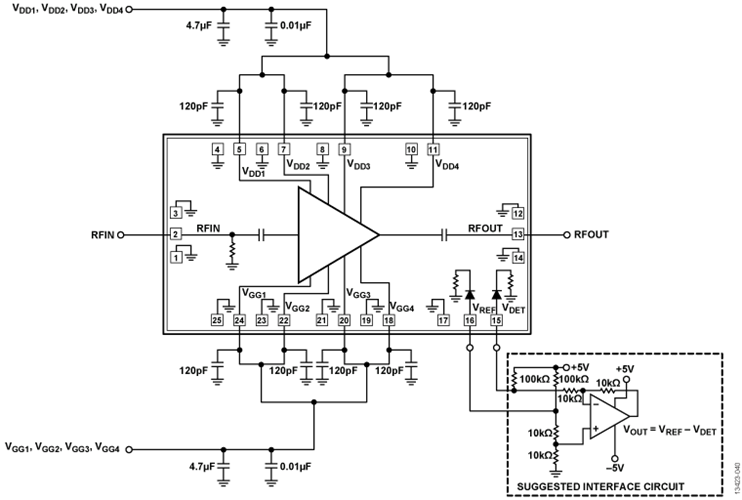

HMC7543結構圖
