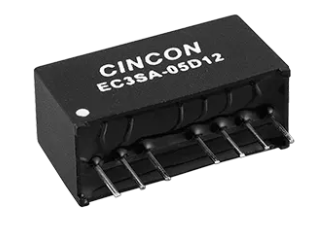

　　EC3SA-05S12N DC-DC電源模塊是CINCON公司生(sheng)產(chan)的EC3SA系列中的一款產(chan)品。該(gai)模(mo)(mo)塊具(ju)有3W的隔(ge)離(li)輸(shu)出(chu)能力，采用緊湊(cou)型SIP-8封裝，效率高達(da)86%。它支(zhi)持2:1的輸(shu)入電壓(ya)范圍，并提(ti)供(gong)穩壓(ya)輸(shu)出(chu)。此外，該(gai)模(mo)(mo)塊還具(ju)備(bei)遠(yuan)程開/關控制(zhi)、1500VDC的隔(ge)離(li)電壓(ya)、連續短路保護以及(ji)欠壓(ya)保護等功能。

型號：

MODEL  NUMBER	INPUT VOLTAGE	OUTPUT VOLTAGE	OUTPUT    CURRENT		INPUT CURRENT		%EFF.	CAPACITOR LOAD MAX.
			MIN.	MAX.	NO LOAD	FULL LOAD
EC3SA-05S33N	4.5-9.0 VDC	3.3 VDC	0 mA	700 mA	60 mA	632 mA	73	700uF
EC3SA-05S05N	4.5-9.0 VDC	5 VDC	0 mA	600 mA	60 mA	769 mA	78	600uF
EC3SA-05S12N	4.5-9.0 VDC	12 VDC	0 mA	250 mA	60 mA	759 mA	81	250uF
EC3SA-05S15N	4.5-9.0VDC	15 VDC	0 mA	200 mA	60 mA	741 mA	81	200uF
EC3SA-05D05N	4.5-9.0 VDC	±5 VDC	±0 mA	±300 mA	60 mA	769 mA	78	300uF
EC3SA-05D12N	4.5-9.0 VDC	±12 VDC	±0 mA	±125 mA	60 mA	741 mA	81	125uF
EC3SA-05D15N	4.5-9.0 VDC	±15 VDC	±0 mA	±100 mA	60 mA	741 mA	81	100uF
EC3SA-12S33N	9-18 VDC	3.3 VDC	0 mA	700 mA	30 mA	253 mA	76	700uF
EC3SA-12S05N	9-18 VDC	5 VDC	0 mA	600 mA	30 mA	309 mA	81	600uF
EC3SA-12S12N	9-18VDC	12 VDC	0 mA	250 mA	30 mA	301 mA	83	250uF
EC3SA-12S15N	9-18 VDC	15 VDC	0 mA	200 mA	30 mA	298 mA	84	200uF
EC3SA-12D05N	9-18 VDC	±5 VDC	±0 mA	±300 mA	30 mA	305 mA	82	300uF
EC3SA-12D12N	9-18 VDC	±12 VDC	±0 mA	±125 mA	30 mA	301 mA	83	125uF
EC3SA-12D15N	9-18 VDC	±15 VDC	±0 mA	±100 mA	30 mA	298 mA	84	100uF
EC3SA-24S33N	18-36 VDC	3.3 VDC	0 mA	700 mA	18 mA	125 mA	77	700uF
EC3SA-24S05N	18-36 VDC	5 VDC	0 mA	600 mA	18 mA	154 mA	81	600uF
EC3SA-24S12N	18-36 VDC	12 VDC	0 mA	250 mA	18 mA	149 mA	84	250uF
EC3SA-24S15N	18-36 VDC	15 VDC	0 mA	200 mA	18 mA	147 mA	85	200uF
EC3SA-24D05N	18-36 VDC	±5 VDC	±0 mA	±300 mA	18 mA	156 mA	0	300uF
EC3SA-24D12N	18-36 VDC	±12 VDC	±0 mA	±125 mA	18 mA	149 mA	84	125uF
EC3SA-24D15N	18-36 VDC	士15 VDC	±0 mA	±100 mA	18 mA	147 mA	85	100uF
EC3SA-48S33N	36-75 VDC	3.3 VDC	0 mA	700 mA	9 mA	63mA	77	700uF
EC3SA-48S05N	36-75 VDC	5 VDC	0 mA	600 mA	9 mA	77 mA	81	600uF
EC3SA-48S12N	36-75 VDC	12 VDC	0 mA	250 mA	9 mA	73 mA	86	250uF
EC3SA-48S15N	36-75 VDC	15 VDC	0 mA	200 mA	9 mA	73 mA	86	200uF
EC3SA-48D05N	36-75 VDC	±5 VDC	±0 mA	±300 mA	9 mA	77 mA	81	300uF
EC3SA-48D12N	36-75 VDC	±12 VDC	±0 mA	±125 mA	9 mA	73 mA	86	125uF
EC3SA-48D15N	36-75 VDC	±15 VDC	±0 mA	±100 mA	9 mA	73 mA	86	100uF

　　輸出規格

　　工作電壓控制精度：最大化±1.5%。　　電流電壓平橫：最大化±1.0%。　　雙向調準：在非呈對稱載荷下，最明顯±5.0%。　　瞬態回應：25%阻抗變換時，誤差率帶為±6%，回到耗時超過500μs。　　紋波與環境噪聲：在20MHz帶寬使用下，最好75mV pk-pk。　　攝氏度因子：更大±0.03%/°C。　　線形緩解：大±0.5%。　　電流上下調整：單打印模擬輸出款型更大±0.5%，雙打印模擬輸出款型更大±1.0%。　　傳輸不導通庇護：反復庇護。　　初始化用時：典型性指標值5ms。

　　通用規格

　　防曬隔離霜電流值：較小1500VDC。　　底部隔離阻值：最少10^9 ohm。　　隔離開電感：先進典型值500pF。　　啟閉頻率：較大100KHz。　　本職工作生態溫度因素：-40°C至+85°C。　　降額：71°C往上時，公率波形減少為零。　　設備殼濕度：大100°C。　　待冷卻玩法：大自然煙囪效應。　　補充溫暖：-55°C至+125°C。　　環境濕度：很大95% RH，無冷凝水。　　MTBF：在25°C下自測，明顯參考值2500khrs。　　規格：0.86x0.36x0.445英寸(21.8x9.2x11.1 mm)。　　殼體相關材料：非導電自然黑色泡沫塑料。　　毛重：4.8g。　　EC3SA-05S12N DC-DC開關電源組件組件有的是款高安全性能、高安全準確性的開關電源組件解決實施方案，可適用多類制造業和商業性運用。
