HMC524ALC3B是一(yi)款緊湊(cou)型(xing)(xing)GaAs MMIC I/Q混(hun)(hun)頻(pin)器(qi)，采(cai)用(yong)(yong)符合(he)RoHS標(biao)準的無(wu)引腳SMT陶瓷(ci)封(feng)裝。 該器(qi)件(jian)(jian)可用(yong)(yong)作鏡像抑制(zhi)(zhi)混(hun)(hun)頻(pin)器(qi)或單邊帶(dai)上變(bian)頻(pin)器(qi)。 該混(hun)(hun)頻(pin)器(qi)采(cai)用(yong)(yong)兩個標(biao)準雙平衡混(hun)(hun)頻(pin)器(qi)單元和(he)(he)一(yi)個90度混(hun)(hun)合(he)器(qi)件(jian)(jian)，均采(cai)用(yong)(yong)GaAs MESFET工藝制(zhi)(zhi)造。 HMC524ALC3B低頻(pin)正交混(hun)(hun)合(he)器(qi)件(jian)(jian)用(yong)(yong)于產生(sheng)100 MHz IF輸出。 該產品(pin)為混(hun)(hun)合(he)型(xing)(xing)鏡像抑制(zhi)(zhi)混(hun)(hun)頻(pin)器(qi)和(he)(he)單邊帶(dai)上變(bian)頻(pin)器(qi)組件(jian)(jian)的小型(xing)(xing)替代器(qi)件(jian)(jian)。立(li)維(wei)創展 ADI現貨(huo)HMC524ALC3B無(wu)需線焊(han)，可以使(shi)用(yong)(yong)表貼制(zhi)(zhi)造技術(shu)。

HMC524ALC3B應用

• 點對點和點對多點無線電
• VSAT
• 測試設備和傳感器

• 軍用最終用途

HMC524ALC3B優勢和特點

• 無源：無需直流偏置
• 轉換損耗： 9 dB
• 鏡像抑制： 20 dB（典型值）
• LO至RF隔離：35 dB（典型值）
• LO至IF隔離：25 dB（典型值）
• IP3：18 dBm（典型值）
• P1dB：17 dBm（典型值）
• 中頻引腳頻率：DC ? 4.5 GHz
• 12引腳、3 mm × 3 mm SMT陶瓷封裝

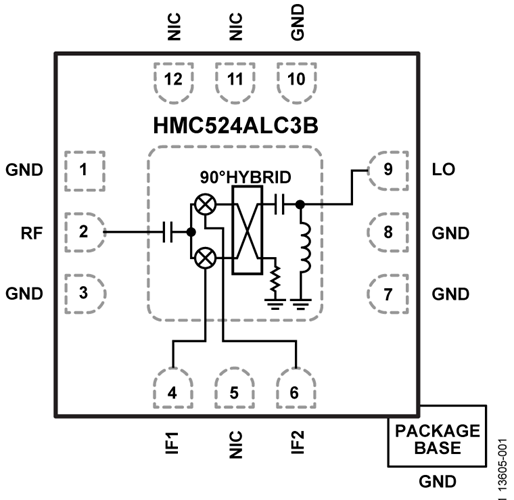

HMC524ALC3B結構圖
