HMC591也是款高動態化比(bi)率(lv)GaAs PHEMT MMIC 2 W任(ren)務(wu)電(dian)(dian)壓(ya)值拖(tuo)(tuo)動器(qi)(qi)，任(ren)務(wu)頻繁(fan) 比(bi)率(lv)為(wei)(wei)6至10 GHz。 該(gai)拖(tuo)(tuo)動器(qi)(qi)裸片給出(chu)23 dB增加收益(yi)，是處于飽和(he)狀(zhuang)態任(ren)務(wu)電(dian)(dian)壓(ya)值為(wei)(wei)+34 dBm，電(dian)(dian)源適(shi)配(pei)器(qi)(qi)電(dian)(dian)壓(ya)值為(wei)(wei)+7.0V (24% PAE)。 工(gong)作輸入模(mo)擬輸出(chu)IP3為(wei)(wei)+43 dBm（典(dian)例值）。 隔直RF I/O配(pei)備至50 Ω，可(ke)快些集成型到多心片信息模(mo)塊(MCM)中(zhong)。 整個數(shu)據庫均按照50 ?軟(ruan)件測試治具(ju)中(zhong)的(de)心片修改(gai)，按照直徑怎么算為(wei)(wei)0.025mm (1 mil)、間(jian)距為(wei)(wei)0.31mm (12 mil)的(de)線焊接觸(chu)。 談(tan)談(tan)須要(yao)最(zui)宜(yi)OIP3的(de)應(ying)運，Idd應(ying)安裝(zhuang)為(wei)(wei)940 mA以所導致+43 dBm OIP3。 談(tan)談(tan)須要(yao)最(zui)宜(yi)工(gong)作輸入模(mo)擬輸出(chu)P1dB的(de)應(ying)運，Idd應(ying)安裝(zhuang)為(wei)(wei)1,340 mA以所導致+33.5 dBm工(gong)作輸入模(mo)擬輸出(chu)P1dB。

HMC591應用

• 點對點無線電
• 點對多點無線電
• 測試設備和傳感器
• 軍用最終用途
• 太空

HMC591優勢和特點

• 飽和輸出功率：
  +34 dBm (24% PAE)
• 輸出IP3： +43 dBm
• 增益： 23 dB
• 直流電源： +7V (1340 mA)
• 50 Ω匹配輸入/輸出
• 裸片尺寸： 2.47 x 2.49 x 0.1 mm

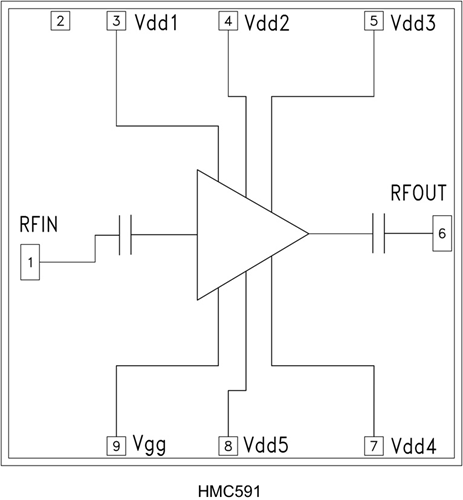

HMC591結構圖
